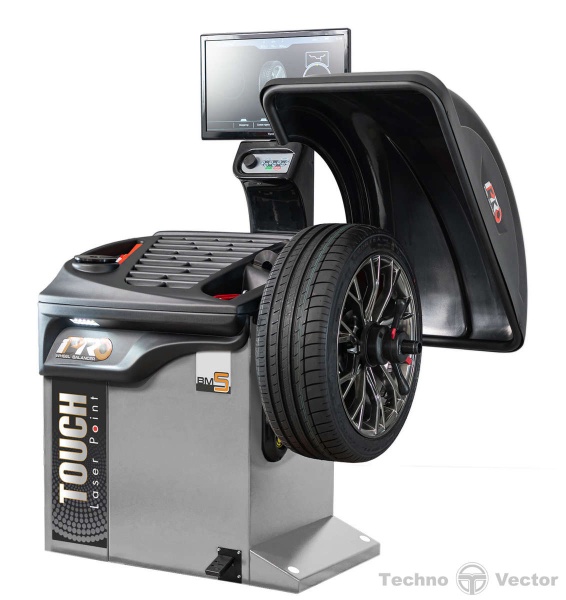

Стенд балансировочный iPRO BM5
Функциональные особенности
Автоматическое определение размеров диска электронной измерительной линейкой
- Многофункциональная клавиатура для управления станком.
- Лазерный точечный указатель для точного обозначения места установки груза.
- Все параметры, вводимые линейкой, отображаются на экране
Варианты запуска процесса балансировки
- Автоматическое - закрыванием кожуха
- Нажатием кнопки START на клавиатуре
Контроль геометрии диска
Нарушение геометрии диска приводит к возникновению неуравновешенных центробежных сил с разными векторами, что создает вибрацию колеса и нагрузки на подвеску и рулевой механизм.
Измерение геометрии осуществляется при помощи датчика, установленного на электронной линейке. Результат измерения отображается на экране баланисровочного стенда iPRO в виде полярной системы координат (радиус диска с привязкой к углу).После выполнения измерения по всей окружности программа выводит минимальное, максимальное и номинальное отклонение.
Значительное отклонение выявляет потребность ремонта или замены диска.
Датчики и автоматизация
В балансировочном оборудовании iPRO используются технические решения, позволяющее автоматизировать и упростить работу с оборудованием, а также сократить время обслуживания клиента.
- Измерение ширины колеса производится ультразвуковым сенсором
- Электромеханический тормоз для точной фиксации колеса в месте установки корректирующей массы
- Функция автоматического доворота колеса до места установки груза
- Точное обозначение места установки груза осуществляется лазерным указателем
- Возможность установки груза линейкой
- Установка грузов на «6 часов» (грузов на клеящейся основе) и на «12 часов» (грузов с прижимной пружиной)
Схемы (программы) установки грузов на колеса
- F1 - два прибивных грузика: внутренняя сторона измеряется линейкой, внешняя ультразвуковым сенсором
- F2 - прибивной и адгезивный грузик: внутренняя сторона измеряется линейкой, внешняя ультразвуковым сенсором
- F3 - два адгезивных грузика: обе плоскости измеряются линейкой
- F4 - два адгезивных грузика: внутренняя сторона измеряется линейкой, внешняя ультразвуковым сенсором
- F5 - адгезивный и прибивной грузик: внутренняя сторона измеряется линейкой, внешняя ультразвуковым сенсором
- F6 - прибивной и адгезивный грузик: обе плоскости измеряются линейкой
Оснащение
Цветной монитор 24’’ для графического отображения всех процессов и настроек
Одноплатный микрокомпьютер с мощным процессором
- Высокая точность измерений
- ОС Android
- Качественная 3D-графика
- USB-разъем на панели для обновления ПО
- Универсальные ячейки для хранения грузов и инструментов
- Многофункциональная клавиатура управления стендом
Система установки колеса
- Ускоренное затягивание гайки нажатием на педаль
- Вал диаметром 40 мм
Комплект поставки
- Клещи для снятия грузиков
- Быстросъёмная гайка
- Защитный колпак
- Комплект из 3 конусов (+ комплект Джип отдельно)
- Калибровочный грузик
- Лопатка для снятия самоклеющихся грузиков
- Циркуль для измерения ширины обода
Особенности балансировочного стенда iPRO BM5
- Основная рабочая поверхность содержит 30 универсальных ячеек для хранения балансировочных грузов, конусов и других приспособлений.
- Многофункциональная клавиатура
- Лазерный точечный указатель места установки груза
- Подсветка
- Дополнительные полки для хранения коробок с балансировочными грузами, конусов и других приспособлений.
Голосовое сопровождение
После измерений стенд озвучит груз какого веса необходимо установить на колесо и с какой стороны. Это позволяет ускорить процедуру балансировки колес.
Доступные цвета
По предварительному согласованию с покупателем цвет оборудования может быть:
RAL 7011 RAL 7011
RAL 3002 RAL 3002
Технические характеристики
Диапазон измерений неуравновешенной массы дисбаланса, г от 0 до 100 Дискретность измерений неуравновешенной массы дисбаланса, г
1 Время цикла балансировки (колесо 195/65R15), с
от 4,1 Диаметр обода балансируемого колеса, дюймы
- для штампованных дисков
- для литых дисков
12-28
13-28
Максимальный диаметр шины баланстируемого колеса, мм 900 Габаритные размеры балансировочного стенда (Ш х Г х В), мм, не более
- поднятый кожух
- опущенный кожух
1393 х 1001 х 1665
1393 х 1104 х 1655
Максимальная масса балансируемого колеса, кг, не более 70 Масса балансировочного стенда, кг 160 Напряжение питания переменного тока, В 230+/-10% Частота переменного тока, Гц 50/60 Потребляемая мощность, Вт 350
